🔧 Réparation boîte automatique ZF 6HP26 BMW 530d E60 : défaut 5088, 4BE2, 5F2F et message "BV, défaut ! Rouler modérément"

⚠️ Symptômes d’un défaut 5088 sur boîte ZF6HP26

Voici les symptômes concrets que présentait la voiture :

• Boîte qui se met en mode sécurité lors du passage de P à R/N/D

• Voyant transmission allumé au tableau de bord "BV, défaut! Rouler modérément"

• Blocage en 3e rapport en roulant

• Impossibilité de redémarrer

• Comportement normal à froid

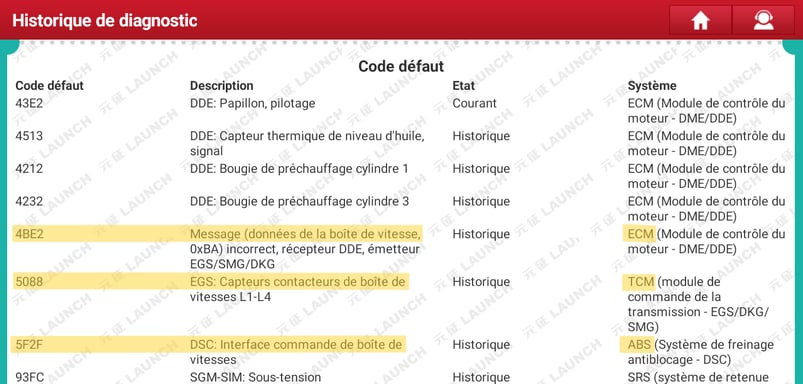

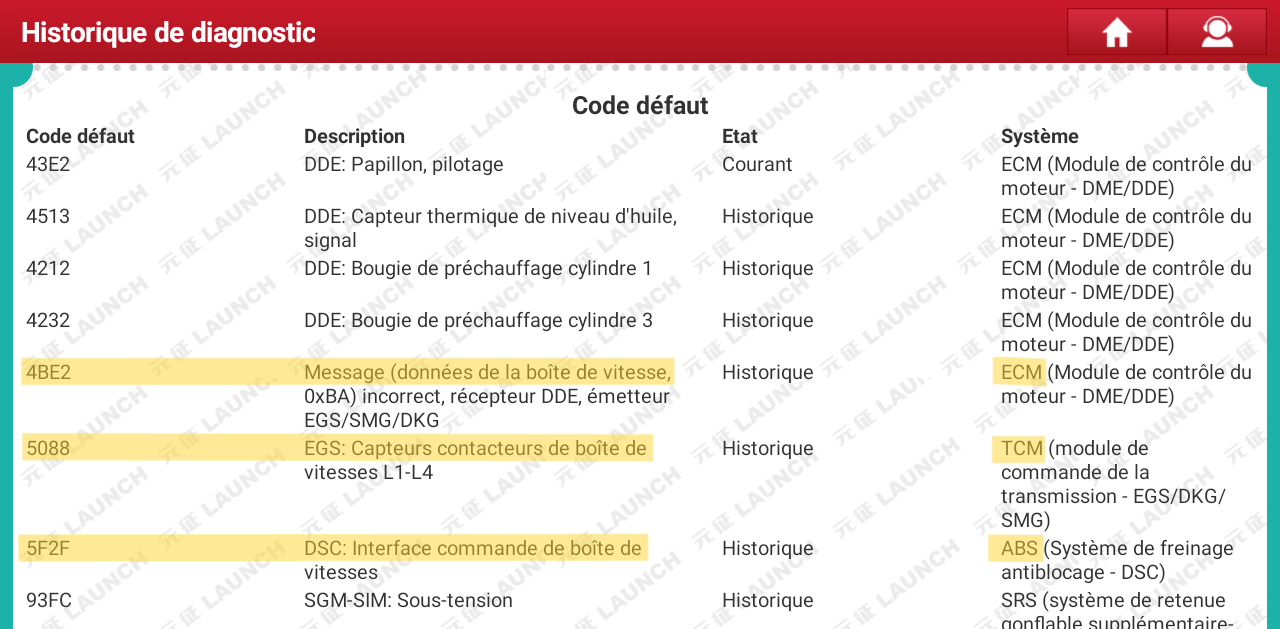

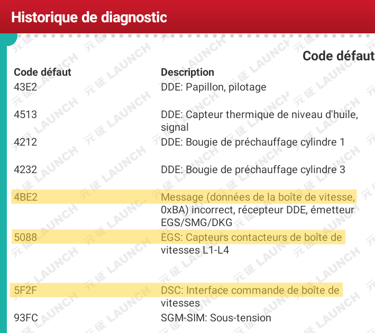

📟 Codes défauts relevés au diagnostic

Plusieurs calculateurs étaient impactés :

• 4BE2 dans le calculateur moteur (DDE/ECM) : Message (données de la boîte de vitesse, 0xBA) incorrecte, récepteur DDE, émetteur EGS/SMG/DKG

• 5088 dans le calculateur de boîte auto (EGS/TCM) : EGS: Capteurs contacteur de boîte de vitesses L1-L4

• 5F2F dans le calculateur (DDS/ABS) : DSC: Interface commande de boîte de vitesses

👉 Ce type de panne peut tromper les outils de diagnostic classiques, car le défaut 5088 n’apparaît pas systématiquement. Il est essentiel d’utiliser un outil pouvant scanner tous les calculateurs notamment la BVA du véhicule et de diagnostiquer à chaud, lorsque la boîte entre réellement en défaut.

🔍 Cause identifiée : circuit imprimé du mécatronique

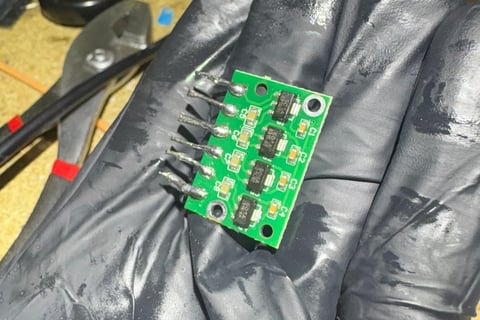

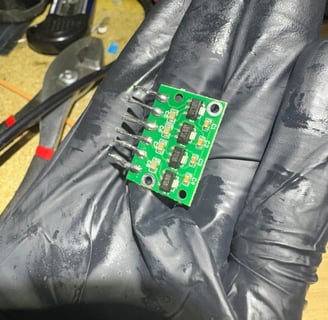

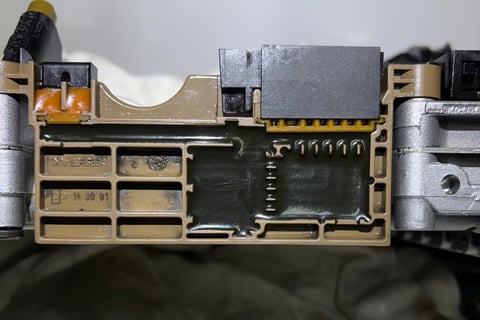

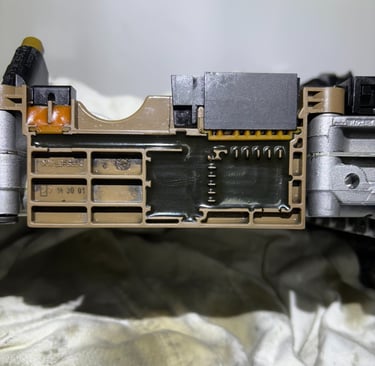

Après démontage du bloc mécatronique, nous avons identifié un petit circuit imprimé interne défectueux, responsable :

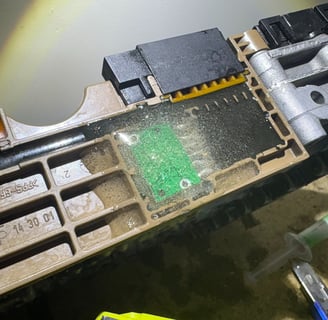

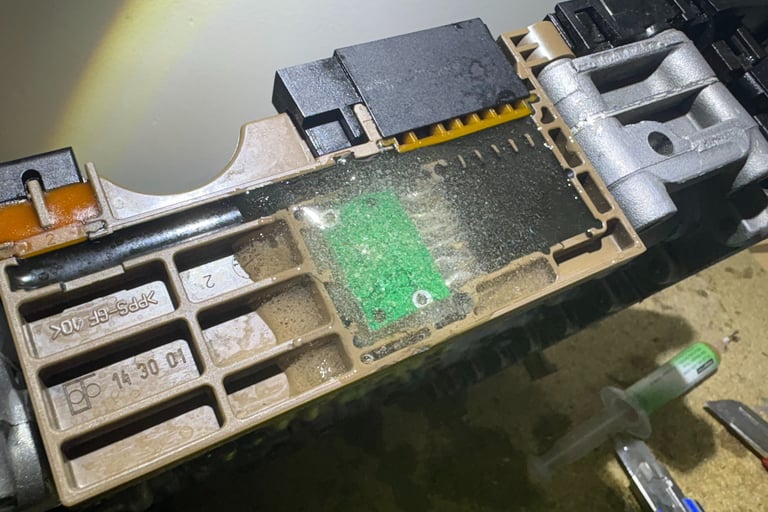

Ce composant, souvent négligé, peut entraîner des pannes importantes... alors qu’il coûte bien moins cher qu’un remplacement complet de la boîte automatique. Lors de la réparation, le choix de la résine a été un point clé : elle devait résister à l’huile ATF, particulièrement agressive, aux hautes températures et aux fortes vibrations. C’est pourquoi nous avons opté pour une résine spécialement conçue réservés aux professionnels, afin de garantir une réparation fiable et durable dans le temps.

🛠️ Réparation professionnelle réalisée

• Vidange complète de l’huile ATF ZF

• Démontage du bloc mécatronique

• Nettoyage mécatronique

• Remplacement du circuit imprimé défaillant

• Remplacement du carter et de la crépine (intégrée au carter)

• Remplissage selon la procédure avec contrôle de la température d'huile

• Réinitialisation des adaptations de boîte

✅ Résultats après réparation

• Boîte fluide, tous les rapports passent normalement

• Plus de blocage en 3e

• Redémarrage possible à chaud

• Tous les codes défauts effacés (5088, 4BE2, 5F2F)

• Aucun retour d’erreur après essais prolongés

🔁 À noter : après une vidange et la réinitialisation des adaptations de boîte, il est possible de ressentir quelques à-coups au passage de vitesse. C’est un comportement tout à fait normal : la boîte ZF 6HP26 est auto-adaptative, elle réapprend progressivement le style de conduite en prenant en compte qu'il s'agit d'une huile neuve, cette réinitialisation est uniquement à faire après un remplacement d'huile. Ces à-coups disparaissent généralement après environ 200 km. Il est donc fortement conseillé de rouler de manière souple durant cette phase d’apprentissage.

🔧 Boîtes concernées :

• ZF 6HP26 : la plus courante sur les gros moteurs diesel ou essence (propulsion ou 4x4)

• ZF 6HP28 : version améliorée de la 6HP26 (à partir de 2006–2008 selon modèle)

• ZF 6HP19 / 6HP21 : version plus légère (même type de mécatronique, même type de panne possible)

🚗 Modèles couramment touchés par ce type de panne

Voici les modèles où ce défaut 5088 ou panne mécatronique à chaud est souvent rencontré :

🔹 BMW

• BMW Série 5 E60 / E61 → 525d, 530d, 535d (ZF 6HP26)

• BMW Série 3 E90 / E91 / E92 / E93 → 325d, 330d (ZF 6HP19 ou 6HP26 selon moteur)

• BMW Série 6 E63 / E64 → 630d, 635d (ZF 6HP26 / 6HP28)

• BMW Série 7 E65 / E66 → 730d, 740d (ZF 6HP26)

• BMW X3 E83 → 3.0d (ZF 6HP26)

• BMW X5 E53 / E70 → 3.0d, 3.0sd, 4.8i (ZF 6HP26 / 6HP28)

🔹 Jaguar

• Jaguar XJ (X350/X358) → 2.7D, 3.0, 4.2 (ZF 6HP26)

• Jaguar XF → 2.7D, 3.0D, 4.2 (ZF 6HP26 / 6HP28)

• Jaguar S-Type → 2.7D, 3.0 V6, 4.2 V8 (ZF 6HP26)

🔹 Land Rover / Range Rover

• Range Rover L322 → 3.6 TDV8, 4.2 Supercharged (ZF 6HP26 / 6HP28)

• Range Rover Sport → 2.7 TDV6, 3.6 TDV8 (ZF 6HP26)

• Discovery 3 / Discovery 4 → 2.7 TDV6, 3.0 SDV6 (ZF 6HP26 / 6HP28)

🔹 Audi / VW

• Audi A6 / A8 → versions en propulsion avec moteurs V6 TDI ou V8 (ZF 6HP26)

• VW Phaeton / Touareg V6 TDI ou V8 (selon modèle)

📌 Remarques importantes :

• Ce problème n’apparaît pas systématiquement sur tous les modèles, mais il est fréquent sur les boîtes ayant plus de 150 000 km, surtout si la boîte n’a jamais été vidangée.

• Il est souvent plus courant sur les moteurs diesels, à cause du couple élevé transmis en bas régime.

• La chaleur excessive, l’usure des solénoïdes et l’attaque chimique de l’huile ATF usée finissent par abîmer le circuit imprimé du mécatronique.

🧠 Conclusion : boîte auto bloquée ≠ boîte morte

Beaucoup pensent qu’un défaut 5088 implique une boîte automatique HS. Mais dans bien des cas, comme ici, il s’agit simplement d’un composant électronique à remplacer dans le mécatronique.

💡 Avant d’envisager le remplacement complet de la boîte ZF 6HP26, fais diagnostiquer ton véhicule !
